Lỗi e14 máy rửa bát Bosch

Lỗi E14 máy rửa bát Bosch là gì?

Trong hệ thống mã lỗi thông minh của thiết bị gia dụng Bosch, Lỗi E14 máy rửa bát Bosch (Error Code E14) là tín hiệu cảnh báo trực tiếp từ bo mạch trung tâm cho biết hệ thống đang gặp bất thường trong khâu nhận diện và đo lường lượng nước cấp vào khoang rửa.

Cụ thể hơn, lỗi này chỉ ra sự cố giao tiếp giữa cảm biến lưu lượng nước (Flow Meter) và bo mạch điều khiển chính (Mainboard).

-

-

Để hiểu rõ bản chất, chúng ta cần nắm được nguyên lý hoạt động cấp nước của máy rửa bát Bosch.

Khi bạn khởi động một chu trình rửa, van điện từ (thường tích hợp trong cụm AquaStop) sẽ mở ra để nước chảy vào. Dòng nước này bắt buộc phải đi qua một bộ phận gọi là "lưu lượng kế" – hay cảm biến lưu lượng. Bên trong bộ phận này có một tuabin nhỏ (cánh quạt) gắn nam châm và một công tắc từ (reed switch).

Khi nước chảy qua làm quay tuabin, nam châm sẽ tạo ra các xung điện từ gửi về bo mạch. Bo mạch đếm số xung này để tính toán chính xác lượng nước đã đi vào máy (thường dao động từ 3 đến 5 lít tùy chu trình).

-

-

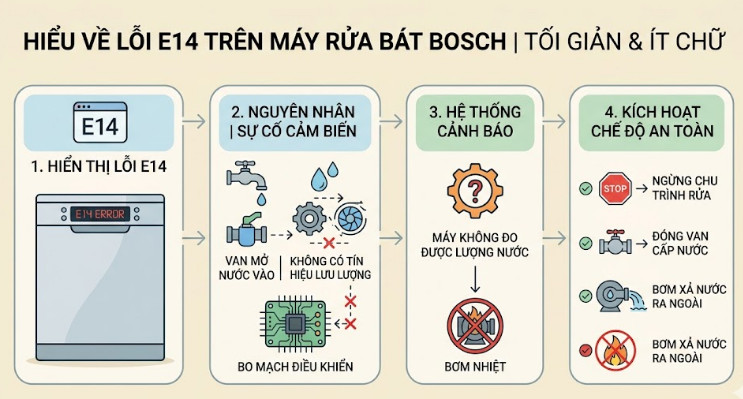

Khi màn hình hiển thị Lỗi e14 máy rửa bát Bosch, điều đó có nghĩa là van cấp nước đã mở, nước có thể đang chảy vào máy, nhưng bo mạch điều khiển lại không nhận được bất kỳ tín hiệu xung nào từ cảm biến lưu lượng, hoặc nhận được các tín hiệu ngắt quãng, sai lệch so với định mức tiêu chuẩn.

Khi không thể xác định được lượng nước, để bảo vệ hệ thống khỏi tình trạng tràn nước hoặc chạy khô gây cháy bơm nhiệt, máy sẽ tự động kích hoạt chế độ an toàn: lập tức ngừng chu trình rửa, đóng van cấp nước, kích hoạt bơm xả để hút hết nước đọng ra ngoài và báo lỗi E14.

Sự cố này thường xuất hiện ngay ở những phút đầu tiên của chu trình rửa, ngay sau khi máy vừa hoàn thành thao tác xả bỏ nước thừa (Drain) ban đầu và bắt đầu bước vào giai đoạn cấp nước mới (Fill).

Nguyên nhân chính khiến máy báo lỗi E14

Để khắc phục triệt để Lỗi e14 máy rửa bát Bosch, việc bắt đúng "bệnh" là yếu tố tiên quyết. Hiểu cấu tạo máy rửa bát Bosch sẽ là hỗ trợ rất lớn

Theo kinh nghiệm xử lý kỹ thuật, có 5 tác nhân vật lý và điện tử chính dẫn đến tình trạng này:

-

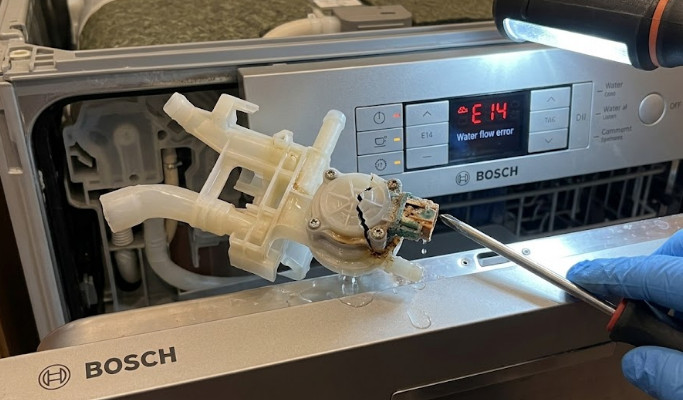

Cảm biến lưu lượng nước bị trục trặc/hỏng

Đây là thủ phạm phổ biến nhất. Cảm biến lưu lượng nước (Flow meter) phải hoạt động liên tục trong môi trường ẩm ướt. Sau một thời gian dài sử dụng, bộ phận này có thể gặp các vấn đề sau:

• Tuabin bị kẹt: Cặn bẩn, rong rêu hoặc khoáng chất từ nguồn nước (đặc biệt là cặn canxi trong môi trường nước cứng) tích tụ lâu ngày làm kẹt cánh quạt nhỏ bên trong, khiến nó không thể quay khi nước đi qua.
• Công tắc từ (Reed switch) hỏng: Lớp kính bảo vệ tiếp điểm từ bên trong bị nứt vỡ, hoặc tiếp điểm bị oxy hóa, mất khả năng cảm ứng từ trường từ nam châm trên cánh quạt.
• Hỏng bo mạch nhỏ (PCB) của cảm biến: Bảng mạch in nhỏ xíu gắn trên thân túi nước (Water matrix) bị chập cháy do rò rỉ nước hoặc độ ẩm cao.

-

-

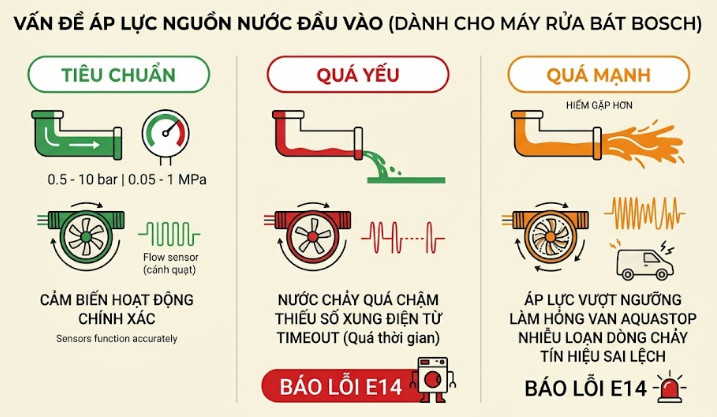

Vấn đề về áp lực nguồn nước đầu vào

Máy rửa bát Bosch yêu cầu một dải áp lực nước tiêu chuẩn để các cảm biến hoạt động chính xác (thông thường từ 0.5 bar đến 10 bar, tương đương 0.05 - 1 MPa).

• Áp lực quá yếu: Nước chảy vào quá chậm, cánh quạt của cảm biến lưu lượng quay lờ đờ, không tạo đủ số xung điện từ cần thiết trong khoảng thời gian quy định (Timeout), dẫn đến việc máy hiểu nhầm là lỗi cảm biến và báo Lỗi e14 máy rửa bát Bosch.
• Áp lực quá mạnh: Mặc dù hiếm gặp hơn, nhưng áp lực nước vượt ngưỡng cho phép có thể làm hỏng cụm van AquaStop hoặc gây ra sự nhiễu loạn dòng chảy qua lưu lượng kế, khiến tín hiệu gửi về bo mạch bị sai lệch.

-

-

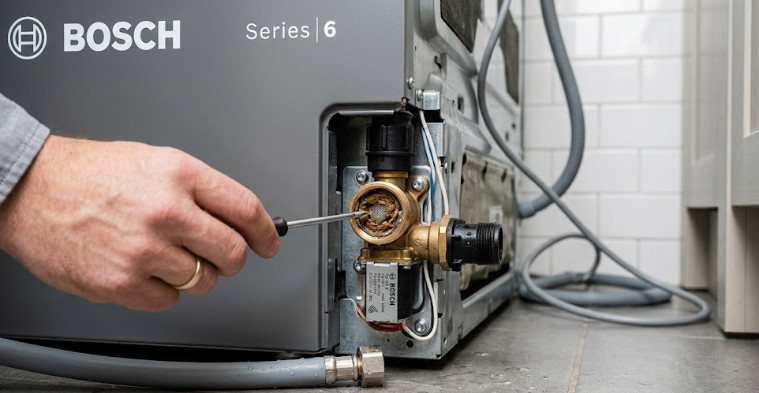

Van cấp nước bị tắc nghẽn

Ngay tại điểm kết nối giữa vòi nước gia đình và ống cấp nước của máy rửa bát Bosch (cụm AquaStop) luôn được trang bị một hoặc hai lớp màng lọc dạng lưới thép không gỉ.

Mục đích của lưới lọc này là giữ lại cát, sỏi, rêu, và các tạp chất lơ lửng, không cho chúng đi vào hệ thống bơm và vòi phun của máy. Nếu gia đình bạn sử dụng nguồn nước giếng khoan chưa qua xử lý kỹ, hoặc đường ống nước lâu ngày bị đóng cặn, lớp lưới lọc này sẽ nhanh chóng bị bịt kín.

Nước không thể đi qua van cấp, hoặc đi qua với lưu lượng quá nhỏ, dẫn đến việc cảm biến lưu lượng không đo được dòng chảy và lập tức báo lỗi.

-

-

Dây kết nối tín hiệu bị lỏng hoặc đứt

Hệ thống điện bên trong máy rửa bát là một mạng lưới chằng chịt các bó cáp. Tín hiệu từ cảm biến lưu lượng ở khoang bên hông máy phải truyền qua một cụm dây dẫn để đi tới bo mạch chủ thường đặt ở dưới đáy máy.

• Vị trí giắc cắm bị lỏng: Do rung lắc trong quá trình máy vận hành (đặc biệt là ở chu trình vắt/xả mạnh) qua nhiều năm, giắc cắm kết nối có thể bị lỏng lẻo, tạo ra điện trở tiếp xúc cao, làm suy hao hoặc mất hẳn tín hiệu xung.
• Dây điện bị đứt: Rất nhiều trường hợp thiết bị bếp bị chuột, gián, côn trùng chui vào làm tổ và cắn đứt hệ thống dây điện tín hiệu. Sự oxy hóa do môi trường bếp nóng ẩm cũng có thể làm đứt ngầm cáp điện bên trong vỏ bọc.

-

Lỗi bo mạch điều khiển chính

Bo mạch điều khiển (Mainboard/Control Module) là "bộ não" của máy rửa bát. Nếu cảm biến lưu lượng tốt, áp lực nước ổn định, dây dẫn nguyên vẹn nhưng bạn vẫn gặp Lỗi e14 máy rửa bát Bosch, khả năng cao "bộ não" này đang gặp sự cố.

• Lỗi IC xử lý: Chip vi xử lý chịu trách nhiệm dịch mã xung điện từ cảm biến bị lỗi phần mềm hoặc chập cháy phần cứng.
• Hỏng linh kiện trên mạch: Các điện trở, tụ điện hoặc Triac cấp lệnh cho van nước và nhận tín hiệu từ lưu lượng kế trên bo mạch bị chết. Đây là tình huống phức tạp nhất, đòi hỏi kỹ thuật viên có tay nghề cao để can thiệp đo đạc và hàn linh kiện điện tử, hoặc thậm chí phải thay thế toàn bộ bo mạch mới với chi phí khá cao.

Hướng dẫn khắc phục lỗi E14 từng bước tại nhà

Mặc dù có liên quan đến các yếu tố kỹ thuật, nhưng khoảng 60-70% các trường hợp Lỗi e14 máy rửa bát Bosch hoàn toàn có thể được xử lý tại nhà nếu bạn có một chút kỹ năng thao tác và dụng cụ cơ bản (Tua vít Torx T20, kìm, đồng hồ vạn năng, khăn thấm nước).

Lưu ý an toàn tuyệt đối: Trước khi thực hiện bất kỳ thao tác tháo lắp nào, bạn bắt buộc phải rút phích cắm điện của máy rửa bát ra khỏi ổ cắm và khóa chặt van cấp nước để phòng ngừa rủi ro điện giật và rò rỉ.

>>> Tham khảo ngay: cách lắp đặt máy rửa bát Bosch

-

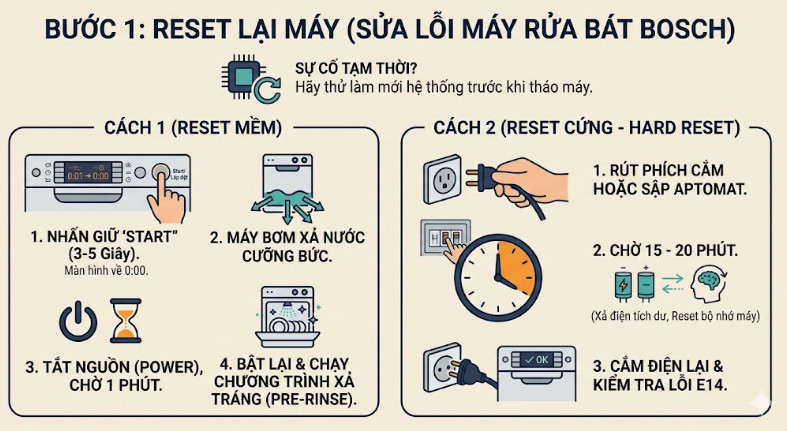

Bước 1: Reset lại máy

Nhiều trường hợp sự cố chỉ là một "bước hụt" tạm thời của phần mềm do điện áp gia đình chập chờn gây ra hiện tượng treo vi xử lý. Trước khi vội vàng tháo máy, hãy thử làm mới lại toàn bộ hệ thống.

-

Cách 1 (Reset mềm): Nhấn và giữ nút Start/Lắp đặt trên bảng điều khiển trong khoảng 3 đến 5 giây. Màn hình sẽ đếm ngược hoặc hiển thị 0:01 rồi chuyển về 0:00.

Lúc này, máy đang thực hiện bơm xả cưỡng bức. Đợi máy bơm hết nước, hãy tắt nút Nguồn (Power), chờ 1 phút rồi bật lại và chạy thử một chương trình xả tráng ngắn (Pre-rinse).

-

-

Cách 2 (Reset cứng - Hard Reset): Rút hẳn phích cắm điện của máy ra khỏi tường, hoặc sập Aptomat cấp điện cho máy. Để nguyên trạng thái này trong vòng 15 đến 20 phút.

Việc này giúp xả hết điện tích dư trong các tụ điện trên bo mạch chủ, buộc bộ nhớ máy phải thiết lập lại từ đầu. Sau đó cắm điện và kiểm tra xem Lỗi e14 máy rửa bát Bosch còn xuất hiện hay không.

-

Bước 2: Kiểm tra nguồn và áp lực nước

Nếu việc Reset không mang lại hiệu quả, nguyên nhân vật lý từ nguồn nước là điểm tiếp theo cần kiểm tra.

Hãy mở vòi nước cấp cho máy (thường nằm dưới bồn rửa chén) và kiểm tra xem nước có chảy ra mạnh và đều hay không. Nếu bạn có thể đổ đầy một xô 10 lít trong vòng chưa tới 1 phút, áp lực nước hoàn toàn đạt tiêu chuẩn.

Kiểm tra dọc theo chiều dài của đường ống cấp nước có gắn van AquaStop.

Đảm bảo rằng ống không bị gập khúc, không bị vật nặng đè lên, hoặc không bị xoắn do quá trình đẩy máy rửa bát vào hộc tủ. Bất kỳ một điểm nghẽn nào trên đường ống cũng làm giảm lưu lượng nước, dẫn tới việc máy báo lỗi do thời gian chờ cấp nước quá lâu.

-

Bước 3: Vệ sinh lưới lọc van cấp nước

Đây là bước bảo dưỡng quan trọng mà đa số người dùng thường bỏ qua.

1. Sau khi đã khóa van nước, dùng tay (hoặc kìm mỏ quạ nếu quá chặt) vặn lỏng đai ốc bằng nhựa của ống cấp nước AquaStop ra khỏi vòi cấp tường. Hãy lót sẵn một chiếc khăn bên dưới vì sẽ có một lượng nước nhỏ trào ra.
2. Nhìn vào bên trong đầu ống, bạn sẽ thấy một màng lọc lưới nhỏ (thường có một chốt nhựa nhỏ nhô lên để cầm).
3. Dùng kìm mũi nhọn, nhẹ nhàng rút màng lọc này ra.
4. Mang lưới lọc ra vòi nước chảy xiết, dùng bàn chải đánh răng cũ cọ rửa thật sạch cặn bẩn, rêu, phèn bám trên bề mặt. Nếu thấy lưới lọc bị bám cặn vôi cứng trắng (cặn canxi), hãy ngâm nó vào dung dịch giấm trắng hoặc axit chanh (Citric Acid) khoảng 30 phút rồi chải sạch.
5. Lắp lưới lọc trở lại vị trí cũ, vặn chặt ống cấp nước vào vòi, mở van nước và kiểm tra rò rỉ trước khi cắm điện cho máy chạy thử.

-

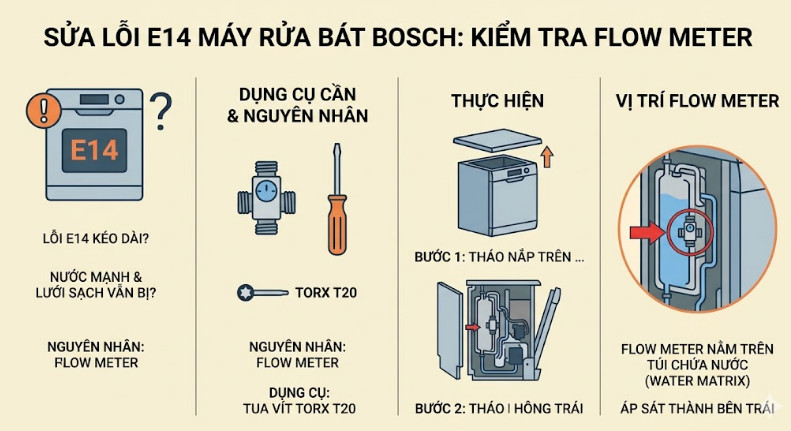

Bước 4: Kiểm tra cảm biến lưu lượng nước

Nếu đã đảm bảo nước cấp vào mạnh mẽ và lưới lọc thông thoáng mà Lỗi e14 máy rửa bát Bosch vẫn kiên quyết không biến mất, đã đến lúc chúng ta cần kiểm tra linh kiện trực tiếp gây ra lỗi: Flow Meter. Bộ phận này nằm trên túi chứa nước (Water heat exchanger / Water matrix) áp sát vào thành bên hông trái của máy rửa bát (khi bạn đứng đối diện máy).

Dùng tua vít Torx (thường là cỡ T20) tháo nắp trên cùng của máy, sau đó tháo tấm vách nhôm/thép ở bên hông trái.

Bạn sẽ nhìn thấy một hệ thống buồng nhựa trong suốt rất lớn, chứa đầy các đường ống dẫn nước rắc rối. Quan sát khu vực phía dưới cùng, gần đường ống nước vào, bạn sẽ thấy một bo mạch nhỏ xíu cỡ đốt ngón tay có cắm một giắc điện 2 dây. Đó chính là phần bảng mạch của cảm biến lưu lượng.

-

-

Kiểm tra ngoại quan: Rút giắc cắm điện ra. Rất có thể chân đồng bên trong đã bị oxy hóa chuyển màu xanh/đen do ẩm. Xịt dung dịch vệ sinh tiếp điểm (Contact Cleaner) và cắm lại cho chặt. Đảm bảo dây điện không bị chuột cắn.

Kiểm tra bằng VOM (Đồng hồ vạn năng): Để kiểm tra xem công tắc từ (reed switch) còn sống hay đã chết, hãy bật đồng hồ vạn năng về thang đo thông mạch (Continuity / Đo điện trở).

Chạm hai que đo vào 2 chân của bo mạch cảm biến lưu lượng. Dùng tay quay nhẹ hoặc thổi khí vào đường ống để tuabin bên trong quay.

Nếu đồng hồ báo tiếng "bíp" liên tục theo nhịp quay của cánh quạt (tức là mạch đóng ngắt liên tục), thì cảm biến vẫn hoạt động tốt. Ngược lại, nếu đồng hồ im lặng hoặc báo chỉ một chỉ số điện trở cố định, công tắc từ đã bị hỏng.

Giải pháp lúc này là tìm mua một bo mạch cảm biến lưu lượng Bosch chính hãng tương thích với mã máy (E-nr) của bạn để thay thế. Thao tác thay thế chỉ đơn giản là tháo ngàm nhựa, rút bo mạch cũ ra và ấn bo mạch mới vào.

-

Bước 5: Xử lý phần bo mạch điều khiển

Sau khi đã thực hiện xuất sắc từ bước 1 đến bước 4, thay cả cảm biến mới mà màn hình vẫn nhấp nháy Lỗi e14 máy rửa bát Bosch, mọi nghi ngờ cuối cùng sẽ đổ dồn về bo mạch điều khiển trung tâm (Power Module).

Bo mạch này thường nằm ở dưới đáy máy (phía sau tấm ốp chân bệ) hoặc nằm trên cánh cửa máy tùy model. Sự cố về bo mạch có thể là do đứt đường mạch in từ giắc cắm lưu lượng kế đi vào vi xử lý, hoặc do linh kiện dán (SMD) bị hỏng hóc.

Tại bước này, trừ khi bạn là một kỹ sư điện tử am hiểu sâu về sơ đồ mạch điện gia dụng, chúng tôi khuyến cáo không nên tự ý tháo hàn hay can thiệp vào bo mạch.

Việc chọc ngoáy sai cách có thể làm chập cháy các linh kiện đắt tiền khác, biến một lỗi có thể sửa được thành một lỗi phải thay cả bo mạch (chi phí lên tới hàng triệu đồng).

Hãy chụp lại mã lỗi, ghi lại Model máy (thường in ở mép trên cùng cửa Inox) và liên hệ ngay với Trung tâm bảo hành máy rửa bát Bosch ủy quyền hoặc các dịch vụ sửa chữa thiết bị bếp uy tín để được kỹ thuật viên hỗ trợ.

Mẹo sử dụng giúp máy rửa bát Bosch vận hành bền bỉ

Phòng bệnh bao giờ cũng tốt hơn và rẻ hơn chữa bệnh. Sự xuất hiện của Lỗi e14 máy rửa bát Bosch phần lớn liên quan đến chất lượng nguồn nước cấp và cách bảo dưỡng thiết bị của người dùng.

Để máy rửa chén luôn hoạt động trong trạng thái "phong độ" đỉnh cao và hạn chế tối đa các mã lỗi khó chịu, bạn nên tuân thủ các nguyên tắc vàng sau:

-

Sử dụng muối làm mềm nước (Dishwasher Salt) đúng cách

Ở Việt Nam, nguồn nước sinh hoạt (kể cả ở các khu đô thị lớn) thường là nước cứng, chứa hàm lượng ion Canxi (Ca2+) và Magie (Mg2+) khá cao.

Theo thời gian, các khoáng chất này sẽ kết tủa thành lớp cặn vôi cứng trắng bám chặt vào cảm biến lưu lượng, hệ thống bơm sưởi nhiệt và thành khoang máy. Việc luôn đổ đầy muối làm mềm nước chuyên dụng vào hộc chứa dưới đáy máy là thao tác bắt buộc.

Muối này sẽ hoàn nguyên hạt nhựa Ion trong hệ thống lọc của máy Bosch, biến nước cứng thành nước mềm, triệt tiêu hoàn toàn nguy cơ đóng cặn canxi trên cánh quạt của lưu lượng kế.

-

>>> Tham khảo: Cách cho muối vào máy rửa bát đúng cách

-

Đo và cài đặt độ cứng của nước

Rất nhiều người dùng mua máy về là cắm điện dùng ngay mà bỏ qua bước thiết lập độ cứng của nước trong menu cài đặt. Hãy mua que thử độ cứng của nước, kiểm tra nguồn nước nhà mình đang ở mức nào (thường máy Bosch phân từ H00 đến H07).

Cài đặt thông số này chính xác giúp máy tính toán được lượng muối cần bơm vào mỗi chu trình vừa đủ, bảo vệ hoàn hảo các linh kiện ngập nước.

-

Bảo dưỡng màng lọc thường xuyên

Như đã hướng dẫn ở trên, lưới lọc tại van cấp nước AquaStop nên được kiểm tra và tháo ra vệ sinh định kỳ 3 đến 6 tháng/lần, đặc biệt nếu khu vực nhà bạn có đường ống nước cũ hoặc dùng nước bồn chứa sân thượng dễ có cặn bẩn.

Ngoài ra, bộ lọc rác (Micro filter) dưới đáy lồng rửa cũng cần được lấy ra đổ cặn thực phẩm và chà rửa bằng xà phòng ít nhất 1 tuần/lần để tránh tắc nghẽn bơm xả.

-

Sử dụng dung dịch vệ sinh máy định kỳ (Machine Care)

Cứ sau khoảng 30 chu trình rửa, hoặc 1-2 tháng sử dụng, bạn nên chạy chế độ vệ sinh máy không tải (Machine Care) kết hợp với các dung dịch vệ sinh máy rửa bát chuyên dụng (như Finish Machine Cleaner).

Lớp hóa chất này khi kết hợp với nước nóng 70 độ C sẽ hòa tan các cặn dầu mỡ ẩn sâu trong đường ống, làm sạch hệ thống túi nước (Water matrix) và giữ cho các cảm biến luôn sạch sẽ, nhạy bén.

-

Chống côn trùng xâm nhập

Máy rửa bát vận hành sẽ tỏa ra hơi ấm, tạo thành nơi trú ngụ lý tưởng cho chuột và gián. Hãy đảm bảo khu vực gầm tủ bếp luôn sạch sẽ, khô ráo. Bạn có thể sử dụng các túi tinh dầu đuổi chuột (bạc hà, sả) đặt vào góc khuất dưới gầm máy.

Tuyệt đối không để rác thải sinh hoạt tồn đọng gần khu vực máy để hạn chế tình trạng đứt dây điện tín hiệu gây ra mã lỗi E14 đáng tiếc.

Bằng việc hiểu rõ cơ chế vật lý đằng sau Lỗi e14 máy rửa bát Bosch và áp dụng thói quen sử dụng máy rửa bát Bosch đúng chuẩn chuyên gia, bạn hoàn toàn có thể tự tin làm chủ và kéo dài tuổi thọ cho cỗ máy đắc lực trong gian bếp nhà mình.
