Cấu tạo máy rửa bát Bosch

CẢNH BÁO AN TOÀN KỸ THUẬT: Trước khi tháo lắp bất kỳ bộ phận nào, BẮT BUỘC ngắt nguồn điện 220V và khóa van cấp nước. Tụ điện trong bo mạch điều khiển vẫn có thể phóng điện ngay cả khi đã rút phích cắm.

Tại sao việc nắm rõ cấu tạo máy rửa bát Bosch giúp bạn tiết kiệm hàng triệu đồng?

Máy rửa bát Bosch báo lỗi E15 (rò rỉ nước đáy) hoặc E24 (lỗi xả), nhiều người lập tức gọi thợ sửa chữa. Thực tế, nếu biết linh kiện nằm ở đâu, bạn có thể tự xử lý xong sự cố trong đúng 5 phút.

Thợ chuyên nghiệp thường dùng đồng hồ vạn năng (Multimeter) để đo điện trở bơm nhiệt EcoSilence (công cụ đo lường dòng điện rò rỉ). Tuy nhiên, với người dùng cơ bản, việc chỉ cần biết chính xác vị trí hệ thống lọc đã giúp chặn đứng tình trạng bị "chặt chém" giá bảo dưỡng.

Dưới đây là bảng chênh lệch chi phí thực tế khi bạn nắm rõ cấu tạo và vị trí linh kiện của thiết bị:

↓

↓

Hiểu sơ đồ cấu tạo giúp bạn chẩn đoán lỗi theo quy trình chuẩn của thợ kỹ thuật. Khi nghi ngờ máy tắc nghẽn, hãy thao tác ngay các bước sau:

• Bước 1: Xoay ngược chiều kim đồng hồ để nhấc bộ lọc 3 lớp ở đáy máy rửa bát Bosch.
• Bước 2: Dùng tuốc nơ vít cạy nhẹ nắp bảo vệ bơm xả màu trắng nằm dưới hố lọc.
• Bước 3: Kiểm tra và loại bỏ các dị vật nhỏ (hạt chanh, mảnh tăm) kẹt trong cánh quạt bơm.
• Bước 4: Lắp lại các chi tiết theo đúng khớp ngàm, đóng cửa và khởi động lại chu trình.

Chỉ bằng cách hiểu rõ cụm bơm xả được thiết kế như thế nào, bạn đã loại trừ hoàn toàn nguy cơ mất tiền oan. Trong phần tiếp theo, tôi sẽ tháo tung lớp vỏ ngoài để bạn nhìn rõ "trái tim" của thiết bị này hoạt động ra sao.

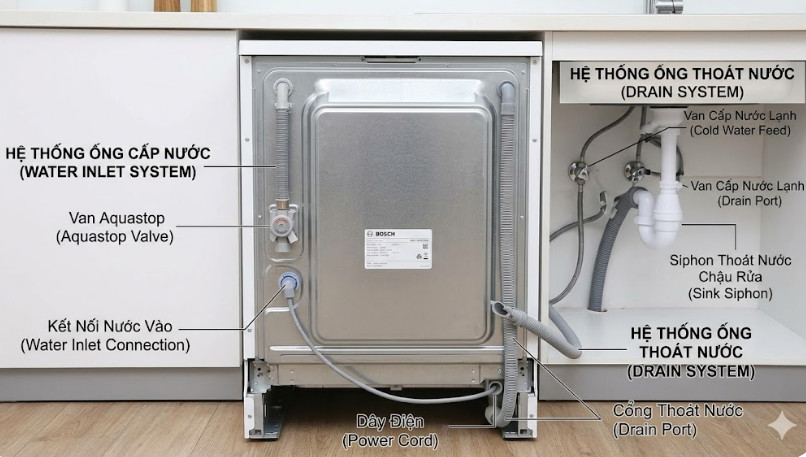

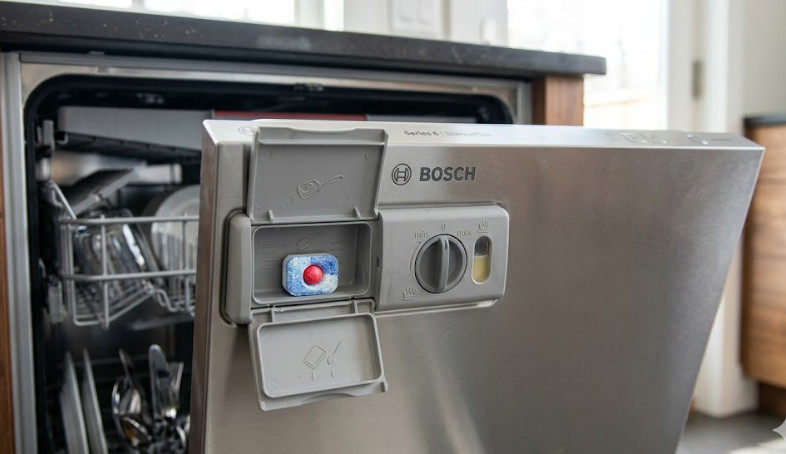

Sơ đồ tổng quan cấu tạo máy rửa bát Bosch (Từ vỏ bọc đến "Trái tim" thiết bị)

Để bắt bệnh chính xác, tôi sẽ bóc tách sơ đồ điện máy rửa bát Bosch và phần cứng cơ khí thành 3 phân khu. Việc này giúp bạn hiểu luồng đi của nước và không đấu nhầm dây khi tự kiểm tra linh kiện.

↓

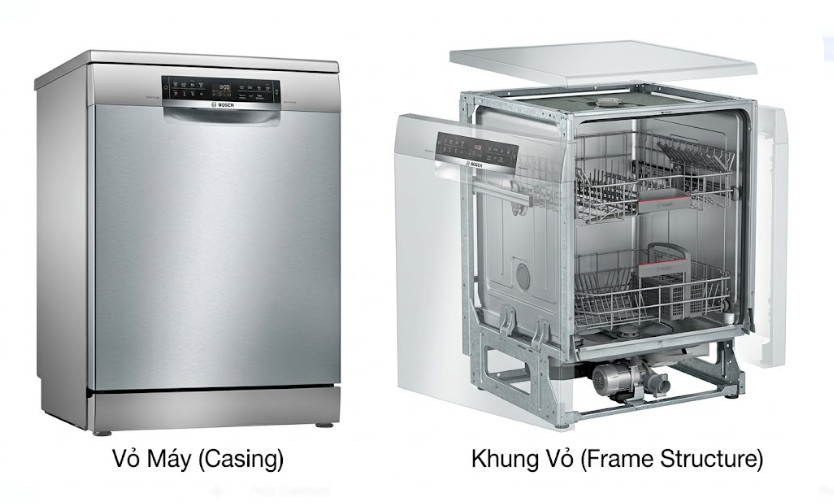

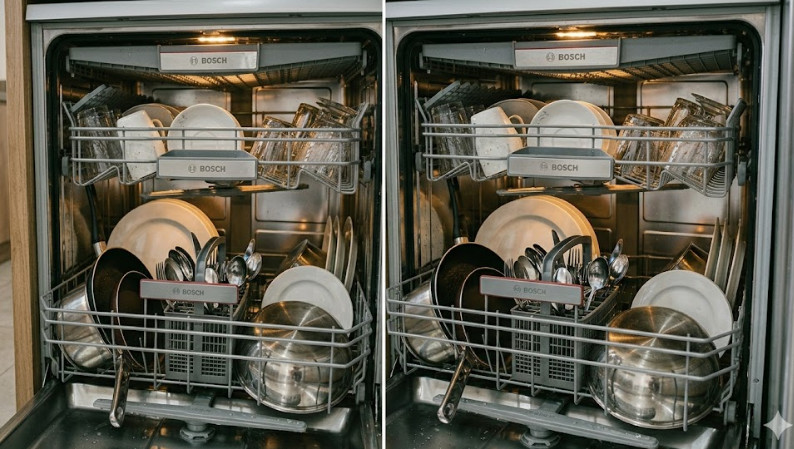

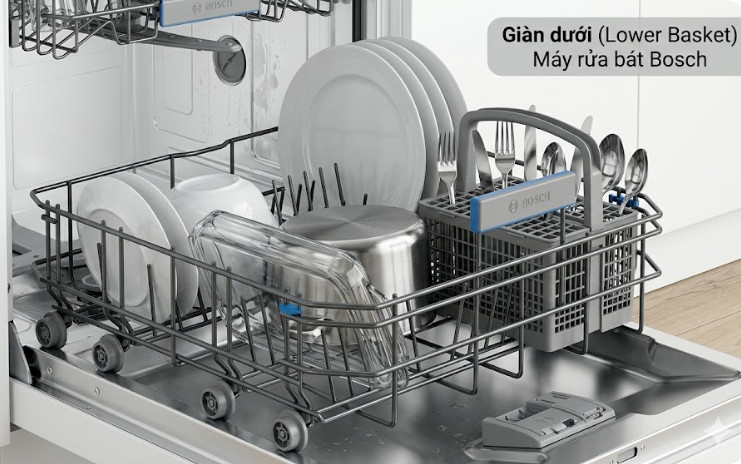

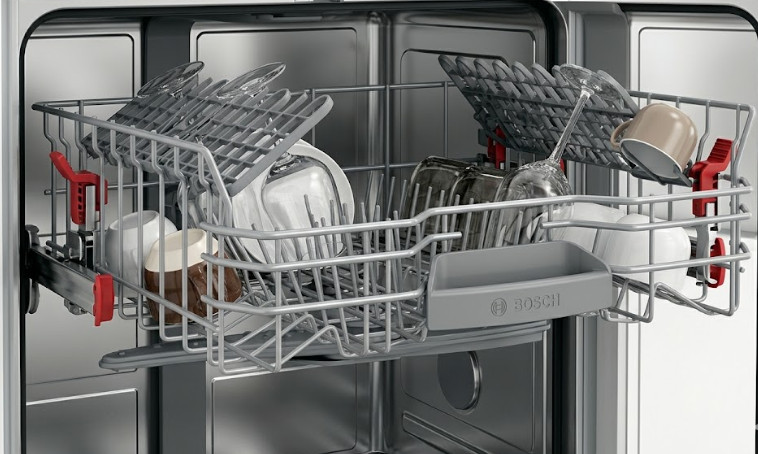

Hệ thống khoang rửa, vách inox và khay chứa VarioDrawer

Lớp vỏ và khoang chứa phải tiếp xúc trực tiếp với nước mặn, hóa chất ăn mòn liên tục. Hãng sử dụng thép không gỉ (Inox 304 hoặc Polinox) nguyên khối đúc dập.

Vật liệu này chịu được hóa chất kiềm mạnh và mức nhiệt sấy lên đến 75°C. Hệ thống khay chứa VarioDrawer (dàn thứ 3) tối ưu không gian để xếp dao thìa nĩa, tránh cào xước khoang máy.

↓

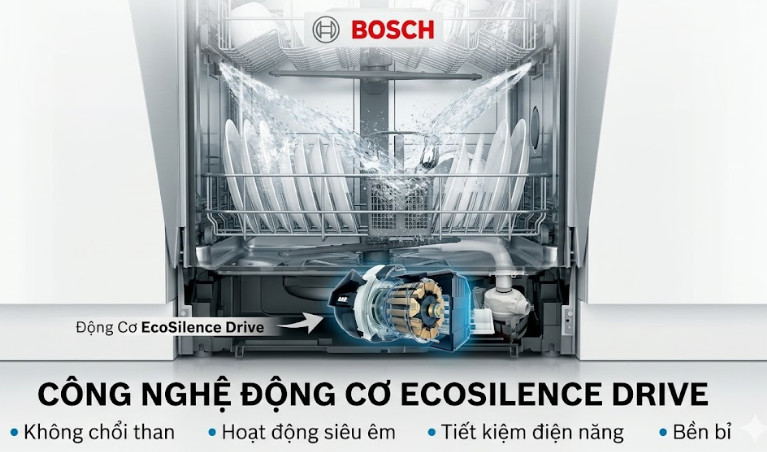

Trái tim vận hành: Cụm bơm nhiệt EcoSilence Drive và Bơm xả

Điểm khác biệt công nghệ lớn nhất nằm ở cụm bơm nhiệt máy rửa bát Bosch (EcoSilence Drive). Đây là động cơ từ trường không chổi than (BLDC) độ bền cực cao.

Thay vì dùng sợi đốt phơi sáng, cụm này tích hợp thẳng thanh tản nhiệt đun nóng nước và cánh quạt tạo áp lực phun trong cùng một khối. Bơm xả có kích thước nhỏ hơn, nằm ngay cạnh.

Bạn có thể tham khảo các dòng [Máy rửa bát Bosch Serie 8] để xem cách bố trí bơm thế hệ mới này.

↓

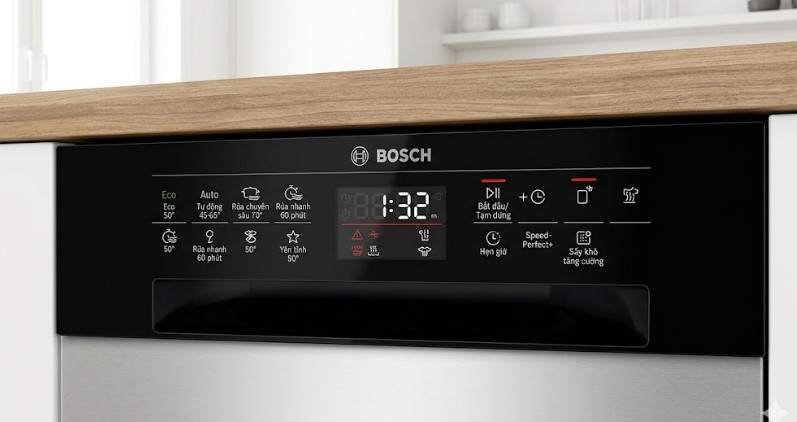

Hệ thống "não bộ" & Cảm biến thông minh (AquaSensor, LoadSensor)

Board mạch chính dưới đáy máy kết nối đồng bộ với hệ thống đo lường. Quan trọng nhất là cảm biến nước AquaSensor gắn ngay trên cụm bơm.

Cảm biến dùng tia hồng ngoại chiếu xuyên qua dòng nước xả để đo độ đục (chứa mỡ, vụn thức ăn). Từ dữ liệu này, vi xử lý tự động tính toán cần xả thêm bao nhiêu lít nước mới, giúp tiết kiệm tới 30% lượng nước tiêu thụ.

Tra cứu nhanh vị trí, chức năng và dấu hiệu nhận biết lỗi linh kiện

↓

Phân tích chuyên sâu 3 bộ phận người dùng thường "bỏ quên" dẫn đến hỏng hóc

↓

Hệ thống lọc rác 3 lớp: Nguyên nhân của 80% sự cố tắc nghẽn

Theo kinh nghiệm thực chiến của tôi, 8/10 ca hỏng bơm xả đều do tắc bộ lọc rác máy rửa bát Bosch. Khách hàng thường lười gạt thức ăn thừa khiến cặn bám chặt vào màng lọc.

Các bước vệ sinh chuẩn kỹ thuật mà thợ hay làm:

• Bước 1: Xoay cụm tay cầm hình trụ ngược chiều kim đồng hồ 90 độ và kéo thẳng lên.
• Bước 2: Tách rời màng lọc thô (nhựa) và màng lọc mịn (inox).
• Bước 3: Dùng bàn chải mềm cọ dưới vòi nước chảy xiết, không gõ mạnh.
• Bước 4: Lắp lại và xoay đến khi hai mũi tên trên thân bộ lọc khớp thẳng hàng.

↓

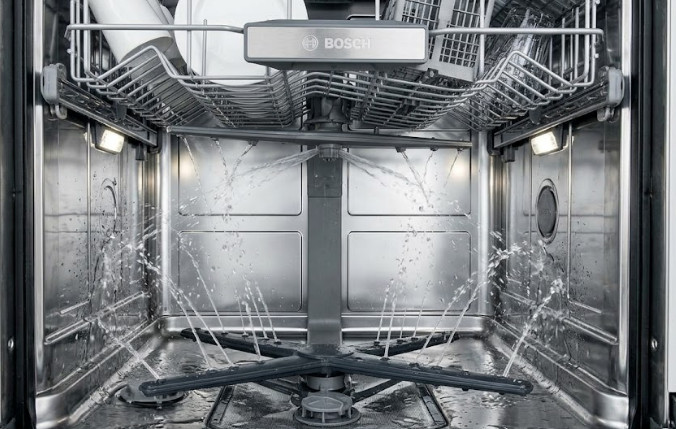

Các cánh tay phun nước (Spray Arms): Bí quyết để bát đĩa sạch bong

Tay phun nước máy rửa bát tạo ra dòng xoáy áp lực cắt đứt liên kết dầu mỡ. Khi lỗ phun bị tắc, bát đĩa sẽ còn nguyên vết bẩn ở một góc cố định.

Hãy dùng kẹp nhíp hoặc tăm gẩy các hạt cơm, hạt chanh kẹt trong khe lỗ. Tuyệt đối không dùng tuốc nơ vít chọc mạnh làm nong rộng lỗ phun, việc này sẽ làm tụt áp suất nước tổng thể của toàn bộ dàn rửa.

↓

Khám phá khoang chứa đá sấy Zeolith

Tính năng độc quyền tạo nên đẳng cấp của thiết bị là cấu tạo sấy Zeolith (tích hợp trên Serie 6 và 8). Khoáng thạch này ẩn sâu ở góc đáy phải, tự động hút hơi ẩm sinh ra nhiệt lượng lên tới 80°C.

Thực chiến cho thấy nhiều thợ dỏm lòe khách hàng cần "bảo dưỡng nạp thêm đá Zeolith". Sự thật là hạt này tự tái tạo và có tuổi thọ vĩnh cửu theo máy.

So sánh cấu tạo máy rửa bát Bosch với các thương hiệu khác (Hafele, Junger)

Cấu trúc cơ khí của máy rửa bát Bosch có độ hoàn thiện cách âm vượt trội.

Lớp bitum chống ồn bao quanh vách máy của hãng Đức dày gấp đôi so với máy rửa bát Hafele hay máy rửa bát Junger. Nhờ đó, độ ồn thực tế luôn giữ mức siêu êm dưới 44dB.

Tuy nhiên, linh kiện điện tử của Bosch lại cực kỳ nhạy cảm với độ ẩm. Nếu khu vực lắp đặt có côn trùng chui rúc, lỗi board mạch Bosch sẽ xảy ra ngay lập tức do chập IC. Ngược lại, mạch của Hafele được đổ keo kín chống ẩm tốt hơn.

Lời khuyên tối ưu tuổi thọ linh kiện từ kỹ thuật viên

Hỏng hóc đa phần do thói quen sử dụng hóa chất sai lầm.

Tuyệt đối không nhỏ nước rửa chén bát bằng tay vào máy. Bọt tạo ra sẽ trào ngược, ngâm bo mạch trong bọt xút và làm cháy cuộn dây đồng của bơm nhiệt.

Luôn sử dụng đúng định lượng muối làm mềm nước để bảo vệ bộ gia nhiệt khỏi cặn vôi canxi. (Tham khảo hóa chất chuẩn tại [Hóa chất/Phụ kiện máy rửa bát])

Câu hỏi thường gặp (FAQ) về cấu tạo và linh kiện

↓

Tôi có thể tự thay bơm xả máy rửa bát Bosch tại nhà không?

Hoàn toàn được. Bơm xả nằm dưới đáy cụm hố rác. Bạn chỉ cần cạy nắp nhựa trắng bảo vệ, rút giắc điện và xoay cụm bơm ra khỏi ngàm.

↓

Board mạch điều khiển máy rửa bát nằm ở vị trí nào?

Bo mạch công suất chính nằm sát mặt sàn, bên dưới lớp vỏ thép bảo vệ phía sau tấm ốp chân máy. Cần đặc biệt chống ẩm khu vực này.

↓

Tay phun nước bị kẹt cứng không xoay được phải làm sao?

Nhấn chốt để tháo tay phun ra khỏi trục. Rửa sạch cặn mỡ kẹt ở cổ xoay trục giữa và dùng tăm thông tắc các lỗ tia nước bị nghẽn.

↓

Đá Zeolith trong máy rửa bát Bosch có cần thay thế định kỳ?

Hoàn toàn không. Khoáng thạch Zeolith tự tái tạo khả năng hút ẩm sau mỗi chu trình rửa bằng nhiệt độ cao. Tuổi thọ hạt là vĩnh cửu.

↓

Cảm biến AquaSensor có dễ bị hỏng do nước cứng không?

Rất dễ báo lỗi vôi hóa mắt đọc hồng ngoại. Bắt buộc phải đổ đầy muối làm mềm nước định kỳ để bảo vệ màng cảm biến này.
