Kích thước máy rửa bát Bosch

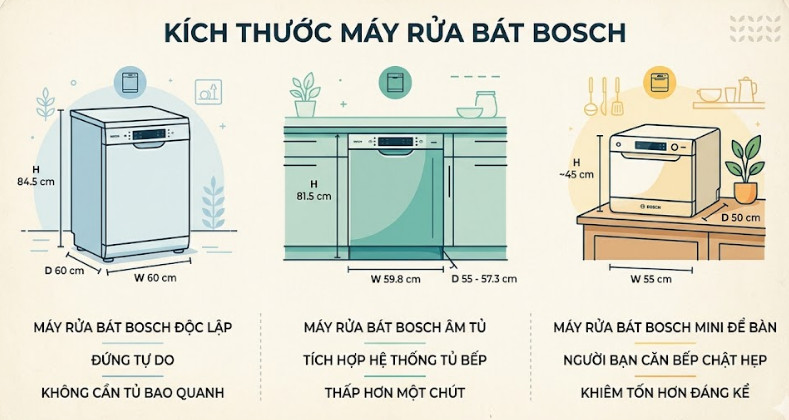

Tổng Hợp Kích Thước Máy Rửa Bát Bosch Theo Kiểu Dáng (Độc Lập & Âm Tủ)

Việc chọn sai kiểu dáng ngay từ đầu là nguyên nhân chính gây phá vỡ kết cấu bản vẽ tủ bếp.

Dưới đây là thông số bóc tách chi tiết cho từng loại.

↓

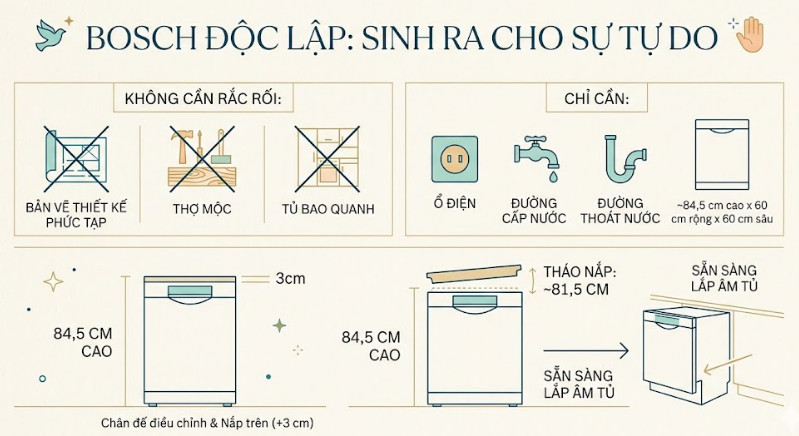

Kích thước máy rửa bát Bosch độc lập (Freestanding): Xử lý không gian linh hoạt

Máy rửa bát Bosch độc lập được thiết kế nguyên khối. Lớp vỏ kim loại tĩnh điện cho phép bạn đặt máy ở bất kỳ đâu trong bếp. Kích thước phủ bì tiêu chuẩn (Cao x Rộng x Sâu) là 84.5 x 60 x 60 cm.

Tuy nhiên, nếu bạn muốn đưa dòng máy này vào gầm tủ, thợ kỹ thuật phải thực hiện hạ chiều cao:

• Bước 1: Tháo 2 ốc vít cố định ở phía sau lưng máy.
• Bước 2: Đẩy nắp trần (mặt nhựa tổng hợp) về phía sau và nhấc bổng ra ngoài.
• Bước 3: Chiều cao máy lúc này giảm xuống còn 81.5 cm, vừa vặn lọt vào gầm bếp tiêu chuẩn.

↓

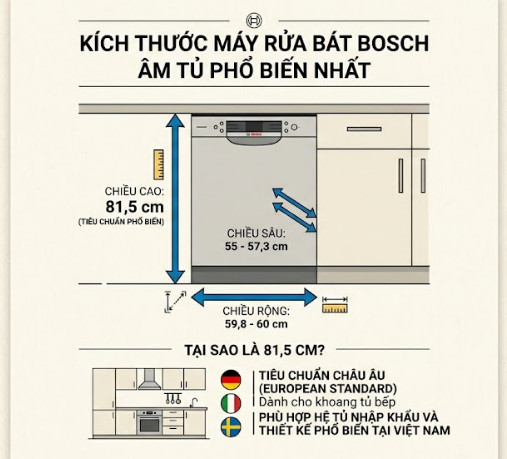

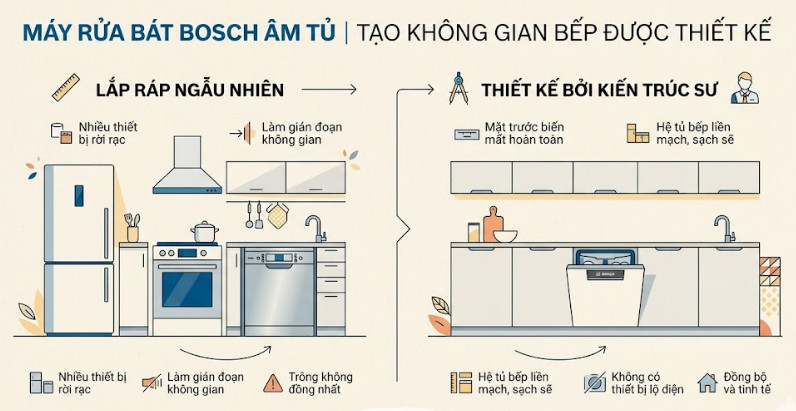

Kích thước máy rửa bát Bosch âm tủ (Built-in): Tiêu chuẩn cho gian bếp liền mạch

Dòng máy rửa bát Bosch âm tủ bắt buộc phải ốp mặt gỗ đồng màu với hệ tủ. Chiều sâu lọt lòng (kích thước thông thủy bên trong) là yếu tố sống còn quyết định máy có bị lòi ra ngoài hay không.

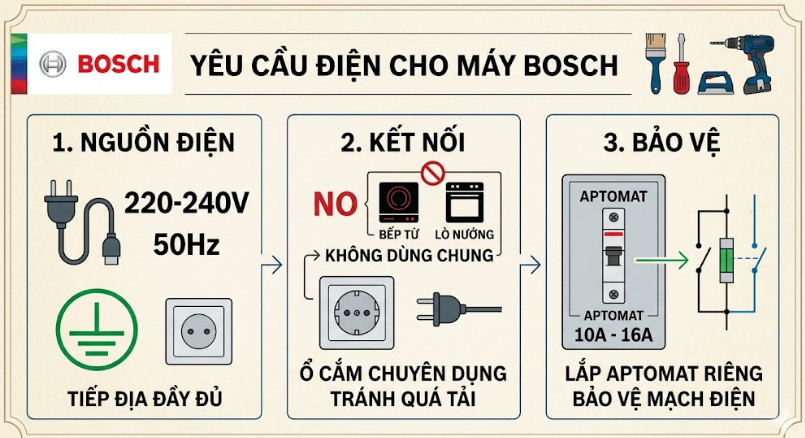

Cảnh báo an toàn kỹ thuật: Tuyệt đối không thiết kế vị trí cắm điện ngay sau lưng máy rửa bát Bosch. Nhiệt lượng từ lốc máy cộng hưởng độ ẩm có thể gây chập cháy bo mạch. Thợ thi công phải dùng mũi khoét lỗ phi 60mm (đường kính 6cm) ở vách tủ để luồn dây điện sang khoang chậu rửa bên cạnh.

↓

(Ghi chú: Thông số chiều cao của máy rửa bát Bosch âm tủ có thể điều chỉnh vặn lên tối đa thêm 6cm nhờ hệ thống chân xó tủ bằng nhựa ren xoắn).

Bảng Tra Cứu Nhanh Kích Thước Máy Rửa Bát Bosch Theo Dung Tích & Series

Khách hàng thường lầm tưởng dòng máy series cao sẽ có kích thước to hơn.

Thực tế, kích thước của máy rửa bát Bosch serie 4 và máy rửa bát Bosch serie 6 hoàn toàn bằng nhau về khung định hình. Khác biệt cốt lõi nằm ở bo mạch xử lý và độ dày vật liệu cách âm tĩnh bên trong.

Để nắm rõ thông số trước khi đọc kinh nghiệm chọn mua máy rửa bát Bosch, bạn hãy đối chiếu kích thước lọt lòng theo bảng sau:

↓

↓

Đối với các mã bán chạy như máy rửa bát Bosch SMS6ZCI49E, thông số kích thước máy rửa bát Bosch 14 bộ này là chuẩn mực để xưởng mộc ra bản vẽ cắt ván ép.

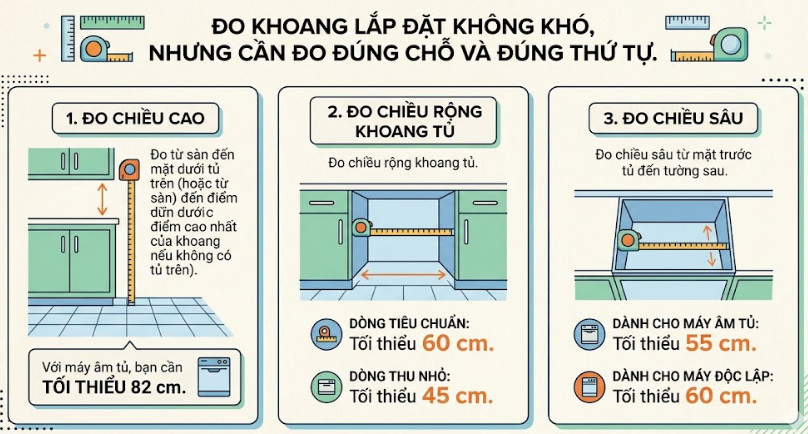

Hướng Dẫn Đọc Bản Vẽ Kỹ Thuật Máy Rửa Bát Bosch Cho Thợ Mộc & Chủ Nhà

Tuyệt đối không đo thủ công bằng thước dây. Xưởng mộc phải dựa 100% vào bản vẽ kỹ thuật máy rửa bát Bosch (Installation Instructions) đính kèm trong thùng carton để chốt kích thước thông thủy.

Các bản vẽ của Bosch luôn ký hiệu khoảng dung sai bằng chữ "Min" (tối thiểu) và "Max" (tối đa). Ví dụ, cao độ ghi 815-875mm nghĩa là hộc tủ phải cao ít nhất 81.5cm.

Nếu thợ mộc không rành về sơ đồ cấp thoát nước, hãy yêu cầu họ đọc ngay hướng dẫn cách lắp đặt đường nước máy rửa bát để chuẩn bị mũi khoét lỗ sang hộc chậu rửa.

5 Lỗi "Chí Mạng" Khi Đo Đạc Kích Thước Lắp Đặt Máy Rửa Bát Bosch

Với 10 năm xử lý bản vẽ bếp, tôi liệt kê 5 sai lầm phổ biến nhất khiến chủ nhà phải đập bỏ hộc tủ khi mua các dòng máy rửa bát Bosch nhập khẩu Đức.

↓

Lỗi 1: Không trừ hao không gian cho phích cắm và ống thoát nước

Nhiều thợ đóng hộc tủ chỉ sâu chập đúng 60cm.

Hệ quả là khi đẩy máy vào, phích cắm đúc gập chữ L của Bosch và cụm ống cấp nước Aquastop to bản sẽ bị cấn. Máy sẽ lồi ra khỏi mép mặt đá bếp ít nhất 3-5cm, cực kỳ mất thẩm mỹ.

↓

Lỗi 2: Tính toán sai cao độ chân xó tủ (Plinth)

Lỗi này thường gặp khi lắp các dòng âm toàn phần giấu mặt cánh.

Nếu chân ván ép xó tủ bếp làm quá thấp (dưới 10cm), khi bạn kéo mở cửa máy rửa bát Bosch ra góc 90 độ, mép dưới của tấm cánh gỗ sẽ va đập thẳng vào nền gạch.

↓

Lỗi 3: Chọn nhầm máy độc lập nhét vào hộc tủ quá khít

Máy độc lập tỏa nhiệt qua hai bên vách hông kim loại.

Nếu bạn cố nhét máy vào hộc gỗ lọt lòng đúng 60cm mà không có khe hở, rơ-le nhiệt sẽ ngắt liên tục. Bo mạch sẽ báo lỗi E31 (quá nhiệt) chỉ sau 3 tháng sử dụng.

↓

Lỗi 4: Đo theo kích thước phủ bì thay vì lọt lòng

Thông số mà các mã bán phần như máy rửa bát Bosch SMI6ECS57E yêu cầu là không gian rỗng bên trong (lọt lòng/thông thủy).

Nhiều xưởng mộc đo kích thước phủ bì (đã tính cả độ dày 1.8cm của 2 tấm ván ép hông), khiến máy không thể đẩy lọt vào khoang.

↓

Lỗi 5: Đặt máy cách quá xa chậu rửa bát

Bosch chỉ cấp kèm ống thoát nước và dây điện dài tối đa 1.5m. Nếu đặt hộc máy cách xa chậu rửa quá 1.2m, bạn bắt buộc phải mua ống nối dài. Bơm xả sẽ phải làm việc quá tải, làm giảm tuổi thọ lốc máy.

(Trong trường hợp bạn đã lỡ đóng tủ bếp sai kích thước, chúng tôi có sẵn dịch vụ khảo sát và cắt sửa tủ bếp tận nhà với đội ngũ mộc lành nghề để khắc phục trong vòng 2 giờ).

Câu Hỏi Thường Gặp (FAQ) Về Kích Thước Máy Bosch

↓

Hỏi: Máy rửa bát Bosch Series 6 có to hơn Series 4 không?

Đáp: Không. Khung vỏ kim loại của Series 4 và Series 6 đều bằng nhau. Ví dụ dòng độc lập luôn là 84.5 x 60 x 60 cm.

↓

Hỏi: Chiều sâu máy rửa bát Bosch tính cả cánh cửa đang mở là bao nhiêu?

Đáp: Khi mở bung cửa 90 độ, tổng chiều sâu của máy từ vách lưng ra mép cửa rơi vào khoảng 115.5 cm.

↓

Hỏi: Dây điện và ống nước zin của máy Bosch dài bao nhiêu mét?

Đáp: Ống cấp nước Aquastop dài 1.65m, ống thoát nước dài 1.9m và cáp điện dài 1.75m.

↓

Hỏi: Tủ bếp nhà tôi chỉ cao 80cm thì lắp được máy Bosch nào?

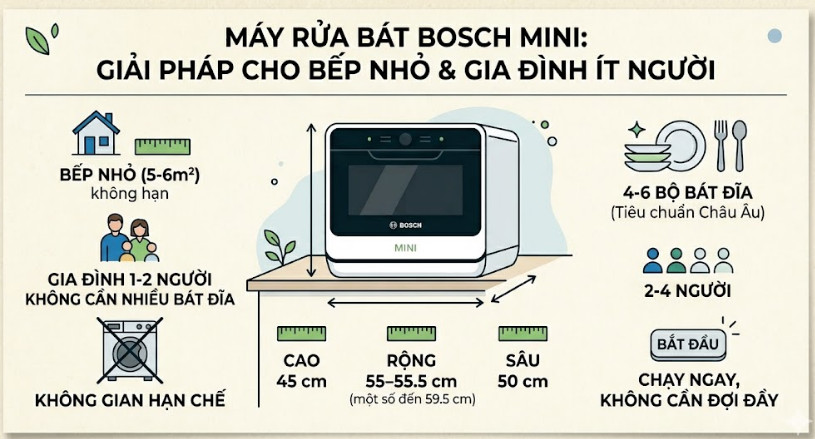

Đáp: Bạn không thể lắp dòng 14 bộ. Buộc phải chọn máy rửa bát Bosch mini 6 bộ đặt trên mặt bàn đá.

↓

Hỏi: Tôi muốn mua máy âm tủ nhưng bếp đã làm xong, có lắp được không?

Đáp: Được, miễn là hộc tủ đủ kích thước lọt lòng 60x60cm. Thợ sẽ tháo cánh tủ cũ để ốp lên mặt máy Bosch âm tủ.
