Kích thước máy rửa bát Hafele

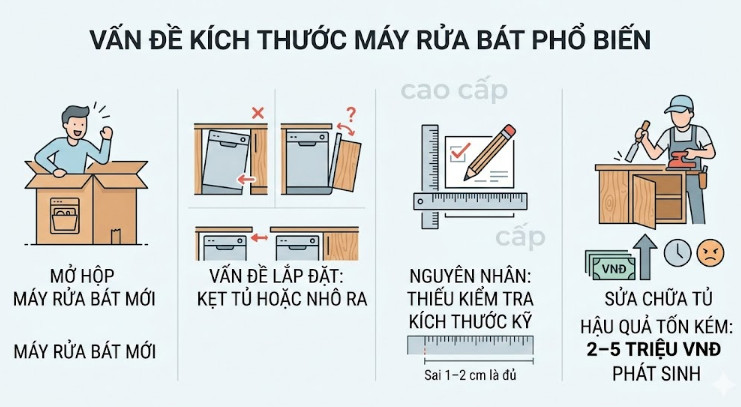

Việc không nắm rõ Kích Thước Máy Rửa Bát Hafele trước khi lên bản vẽ tủ bếp là sai lầm tốn kém nhất mà rất nhiều gia đình và thậm chí là thợ mộc thường xuyên mắc phải.

Một thiết bị nhà bếp cao cấp chuẩn Châu Âu luôn đòi hỏi dung sai lắp đặt chính xác đến từng milimet. Nếu khoang chờ quá chật, máy sẽ không thể nhét lọt hoặc bị cọ xát làm xước vỏ inox; nếu quá rộng, tính thẩm mỹ của toàn bộ hệ tủ dưới sẽ bị phá vỡ hoàn toàn, đồng thời tạo ra khe hở cho côn trùng xâm nhập và gây ra những tiếng ồn cộng hưởng khó chịu khi máy vận hành.

Bài viết này được đúc kết từ kinh nghiệm thi công hàng trăm công trình thực tế, cung cấp cho bạn thông số kích thước chi tiết của từng dòng máy rửa bát Hafele: từ độc lập (12 - 15 bộ), âm tủ (bán phần, toàn phần) cho đến các dòng mini để bàn (6 bộ).

Dù bạn là người dùng cuối đang chuẩn bị làm nhà mới hay là thợ thiết kế nội thất cần số liệu chuẩn xác để cắt ván gỗ MDF, bản hướng dẫn đo đạc và thiết kế khoang tủ chờ dưới đây sẽ giúp bạn thi công hoàn hảo 100%, không cần phải sửa chữa hay đập phá mặt đá tủ bếp.

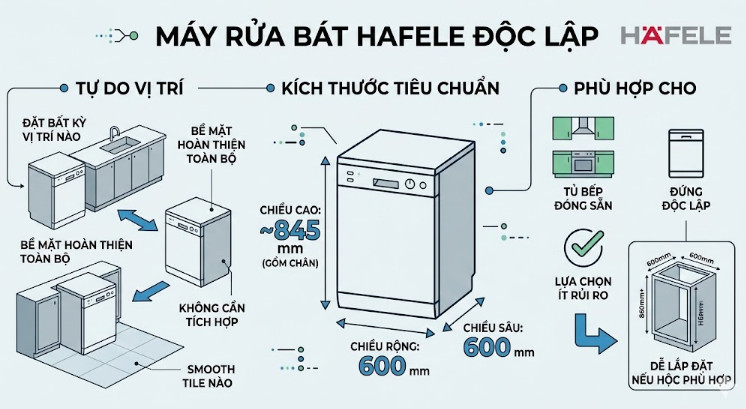

Kích thước máy rửa bát Hafele độc lập (12 - 15 bộ)

Dòng máy độc lập (Freestanding) của Hafele luôn nằm trong top doanh số bán ra tại thị trường Việt Nam nhờ tính linh hoạt tuyệt đối trong khâu lắp đặt.

Bạn có thể đặt máy đứng riêng lẻ ở cạnh tủ lạnh, ngoài ban công kín, góc bếp hoặc thậm chí là tháo nắp trên để nhét vào gầm tủ bếp như một chiếc máy âm tủ thực thụ.

Khả năng chứa của dòng này rất lớn, dao động từ 12 đến 15 bộ bát đĩa Châu Âu, đủ sức "cân" toàn bộ nồi niêu xoong chảo sau một bữa tiệc lớn của gia đình 4-6 thành viên.

-

Thông số tiêu chuẩn (Cao x Rộng x Sâu)

Đối với đại đa số các model độc lập của Hafele, kích thước quy chuẩn sẽ dao động trong khoảng 845 x 598 x 600 mm.

Mức thông số này không phải là ngẫu nhiên mà được thiết kế theo module tiêu chuẩn của các hệ tủ bếp Châu Âu, đảm bảo khi đứng cạnh các thiết bị khác, máy tạo thành một khối liền mạch.

-

Data kích thước cụ thể của các mã máy phổ biến

• Hafele HDW-F60G (12 bộ): Kích thước 845 x 598 x 600 mm. Đây là mẫu quốc dân với hệ thống rổ linh hoạt. Kích thước này đòi hỏi mặt đá tủ bếp (nếu bạn định đặt máy chui vào gầm mà không tháo nắp) phải cao tối thiểu 860mm tính từ sàn.

• Hafele HDW-F60F (15 bộ): Kích thước 850 x 598 x 598 mm. Chênh lệch 5mm chiều cao so với dòng 12 bộ để tối ưu thêm khoang chứa rổ thứ 3 trên cùng (thường dùng cho đĩa nông và dao dĩa).

• Hafele HDW-F60E (15 bộ): Kích thước 845 x 598 x 600 mm. Dòng này tập trung vào các công nghệ sấy tăng cường, kích thước vỏ bên ngoài vẫn giữ nguyên chuẩn 60cm chiều rộng để dễ dàng quy hoạch khoang tủ.

-

Lưu ý lắp đặt từ góc độ kỹ thuật thi công

Điểm tử huyệt mà nhiều người bỏ qua khi tính toán Kích Thước Máy Rửa Bát Hafele độc lập chính là khoảng trống mở cửa.

Để cánh cửa máy lật xuống một góc 90 độ hoàn toàn song song với mặt sàn, bạn cần một khoảng không gian trống phía trước ít nhất là 1175 mm (tính từ mặt bích phía sau máy ra đến mép cửa khi mở).

Nếu bếp của bạn dạng chữ U hoặc chữ Galley (hai dãy tủ song song) quá hẹp, việc mở cửa sẽ bị vướng vào tủ đối diện, khiến việc cúi người xếp nồi xoong vào rổ dưới cùng trở thành một cực hình.

Ngoài ra, nếu bạn muốn tham khảo thêm về hiệu năng thực tế của các dòng máy này như độ ồn, khả năng sấy khô hay mức tiêu thụ điện nước, bạn có thể tìm đọc thêm các bài Đánh giá máy rửa bát Hafele từ góc nhìn kỹ thuật chuyên sâu để có quyết định đầu tư đúng đắn nhất trước khi chốt bản vẽ thiết kế không gian.

Kích thước máy rửa bát Hafele âm tủ (Toàn phần & Bán âm)

Nếu dòng độc lập mang lại sự cơ động thì dòng âm tủ (Built-in) lại là đỉnh cao của sự liền mạch và sang trọng trong kiến trúc nội thất bếp hiện đại.

Máy âm tủ được thiết kế để giấu kín bên trong khoang tủ gỗ, đồng bộ hoàn toàn với bề mặt vân gỗ, ván Acrylic hay Laminate của toàn bộ căn bếp. Hafele chia dòng này làm hai phân khúc: Bán âm (Semi-integrated) và Âm toàn phần (Fully-integrated).

-

Kích thước tiêu chuẩn của máy bán âm (Bảng điều khiển hở)

Dòng bán âm có đặc điểm là toàn bộ mặt trước được ốp gỗ, nhưng chừa lại một dải bảng điều khiển bằng inox và màn hình LED ở mép trên cùng. Việc này giúp bạn dễ dàng theo dõi thời gian và chu trình rửa mà không cần mở cửa tủ.

• Thông số (Cao x Rộng x Sâu): Dao động trong khoảng 815 - 870 x 598 x 570 mm.

Ví dụ thực tế: Hafele HDW-HI60C hoặc HDW-SI60AB.

Chiều sâu của máy âm tủ luôn được "bóp" lại chỉ còn 570mm (thay vì 600mm như dòng độc lập).

Tại sao lại như vậy?

Đó là do 20mm - 30mm không gian còn lại phía trước được dành riêng cho độ dày của tấm ván gỗ ốp mặt cánh. Khi ốp ván vào, tổng chiều sâu của máy sẽ vừa vặn bằng với mép tủ gỗ (thường là 600mm).

-

Kích thước tiêu chuẩn của máy âm toàn phần (Giấu hoàn toàn)

Dòng âm toàn phần sẽ ẩn mình 100% sau cánh cửa tủ.

Bảng điều khiển được chuyển lên cạnh trên của mép cửa (chỉ khi mở hé cửa ra bạn mới thao tác bấm nút được). Khi đóng lại, nó nhìn giống hệt một hộc tủ chứa đồ kích thước lớn.

• Thông số (Cao x Rộng x Sâu): Khoảng 820 - 870 x 598 - 600 x 550 - 570 mm.

• Ví dụ thực tế: Hafele HDW-FI60AB. Tương tự như dòng bán âm, chiều sâu được làm hụt đi để nhường chỗ cho ván cánh.

-

Mẹo chuyên gia khi thi công máy âm tủ

Đừng quá lo lắng về chiều cao của máy âm tủ.

Thông thường, máy sẽ có kích thước gốc là 815mm hoặc 820mm. Tuy nhiên, bên dưới đáy máy luôn được trang bị hệ thống chân đế xoay (Adjustable feet).

Kỹ thuật viên có thể dùng cờ lê hoặc tua vít để vặn xoay các chân này, giúp chiều cao máy nâng lên tối đa thêm khoảng 50mm (đạt ngưỡng 870mm). Tính năng này cực kỳ quan trọng để đẩy mép trên của máy tỳ sát vào mặt dưới của mặt đá tủ bếp (đá kim sa, đá quartz), giúp chống rung lắc, triệt tiêu tiếng ồn lách cách khi bơm áp lực cao xịt nước vào thành máy.

Khi phải lựa chọn giữa âm toàn phần hay bán âm, nhiều chủ nhà thường lăn tăn việc máy rửa bát Hafele loại nào tốt và phù hợp hơn với thói quen gia đình.

Thực tế, chất lượng linh kiện bên trong của hai loại này là như nhau, sự khác biệt chỉ nằm ở gu thẩm mỹ kiến trúc. Nếu bạn thích sự liền khối tối giản phong cách Bauhaus, hãy chọn âm toàn phần; nếu nhà có người lớn tuổi cần nhìn thấy bảng số đếm ngược rõ ràng, bán âm là lựa chọn an toàn.

Kích thước máy rửa bát Hafele Mini / Để bàn (6 - 8 bộ)

Không phải gia đình nào cũng sở hữu một căn bếp rộng rãi đủ để nhét một cỗ máy rộng 60cm.

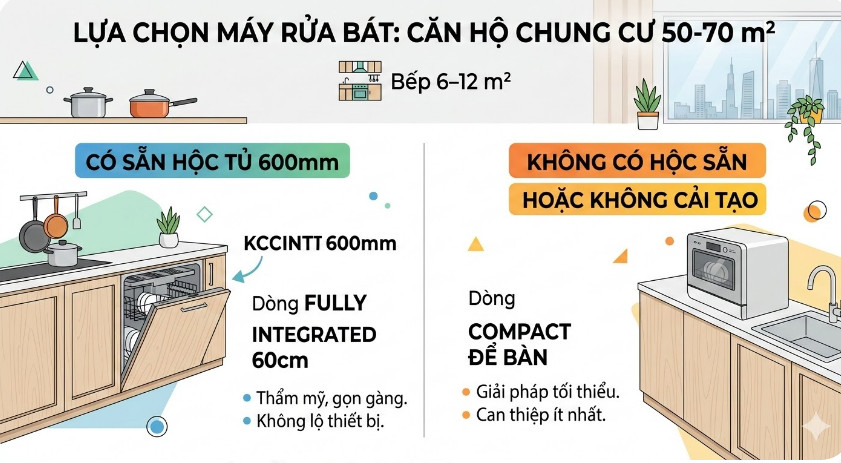

Đối với các căn hộ chung cư mini, studio, gia đình vợ chồng trẻ hoặc những căn bếp đã đóng tủ từ lâu không thể cải tạo đập phá, dòng máy rửa bát mini để bàn (Tabletop) của Hafele là một giải pháp cứu cánh hoàn hảo.

Dù nhỏ bé, chúng vẫn được trang bị hệ thống đun nước nóng, tay quay phun áp lực và công nghệ sấy không thua kém gì đàn anh.

-

Đặc điểm và dung tích

Sức chứa từ 6 đến 8 bộ bát đĩa. Bạn hoàn toàn có thể nhét vừa một cái nồi luộc gà cỡ vừa, một chiếc chảo chống dính 24cm cùng lượng bát đĩa ăn trong một ngày của gia đình 2-3 người.

Thông số tiêu chuẩn (Cao x Rộng x Sâu): Kích thước máy rửa bát mini Hafele rất nhỏ gọn, thường rơi vào khoảng 438 - 453 x 500 - 550 x 500 - 550 mm.

• Data cụ thể mã Hafele HDW-T50B: Kích thước là 438 x 550 x 514 mm.

• Data cụ thể mã Hafele HDW-T50A (phiên bản cao cấp hơn): 438 x 550 x 500 mm.

-

Phân tích không gian lắp đặt thực tế

Với chiều cao chỉ khoảng 44cm, bạn có thể dễ dàng đặt máy chui lọt qua khoảng trống giữa mặt bàn đá bếp và tủ nóc trên (khoảng cách tiêu chuẩn của tủ bếp Việt Nam khu vực này thường là 60cm - 65cm).

Tuy nhiên, vì máy đặt nổi trên mặt bàn nên sẽ chiếm một phần diện tích sơ chế thực phẩm. Trọng lượng của máy rơi vào khoảng 20kg - 25kg, không quá nặng nề để phải gia cố mặt đá.

-

Một điểm trừ của dòng máy để bàn là khoang chứa khá hẹp.

Việc xếp đồ sao cho tia nước không bị chắn, tay quay không bị kẹt vào đũa thìa đòi hỏi một chút khéo léo. Bạn sẽ cần phải nắm vững cách sử dụng máy rửa bát Hafele để sắp xếp theo nguyên tắc "úp nghiêng quay lòng bẩn về phía vòi phun" mới đảm bảo bát đĩa sạch bong kin kít, không bị tồn đọng cặn thức ăn ở đáy cốc.

Về phần thi công đường nước, thợ có thể khoan một lỗ nhỏ Ф20mm trên mặt đá để ròng dây cấp/thoát nước xuống gầm chậu rửa bát gần đó rất gọn gàng.

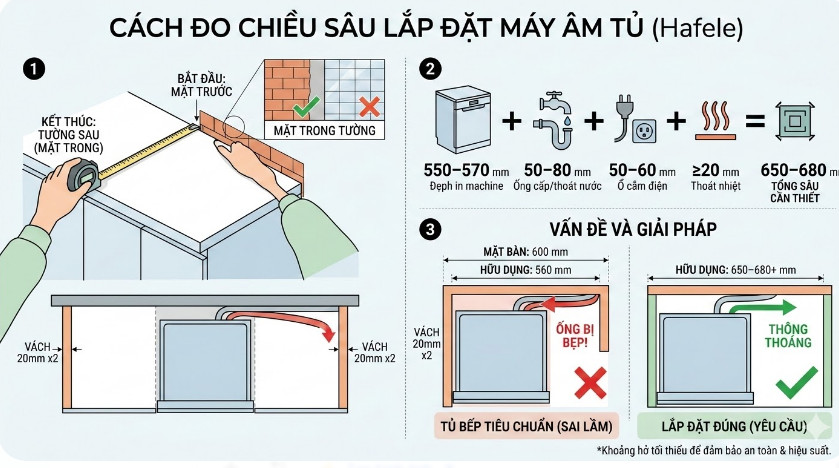

Hướng dẫn thiết kế khoang tủ (Ô chờ) chuẩn kỹ thuật cho máy rửa bát Hafele

Đây là phần nội dung quan trọng nhất quyết định đến độ bền của máy và tính thẩm mỹ của cả gian bếp. Biết Kích Thước Máy Rửa Bát Hafele chỉ là điều kiện cần, thiết kế ô chờ đúng chuẩn kỹ thuật thi công mộc và điện nước mới là điều kiện đủ.

-

Nguyên tắc cộng biên độ (Dung sai khoảng không)

Khi cắt ván MDF đóng hộc tủ, tuyệt đối KHÔNG lấy kích thước thực tế của máy làm kích thước lọt lòng của ô chờ. Bạn bắt buộc phải cộng thêm biên độ dao động từ 10mm - 20mm (1 - 2 cm) cho mỗi chiều rộng và sâu.

• Ví dụ: Kích thước máy là Cao 815 x Rộng 598 x Sâu 570 mm. Kích thước lọt lòng khoang gỗ (ô chờ) tối ưu nhất phải là Cao 820 x Rộng 600 x Sâu 580 (hoặc 600) mm.

Tại sao lại có con số này?

Thứ nhất, khoảng hở giúp thợ dễ dàng đẩy máy vào mà không làm rách ron cao su cách âm hoặc xước móp hông máy.

Thứ hai, quá trình rửa bằng nước nóng 70 độ sẽ khiến vỏ máy tỏa nhiệt, khe hở này đóng vai trò như một luồng đối lưu tản nhiệt, ngăn nhiệt độ nung nóng làm cong vênh ván MDF hoặc bong tróc mép dán cạnh nẹp chỉ nhựa PVC của tủ.

-

Xử lý bề mặt tiếp giáp

Phía dưới mặt đá tủ bếp (nơi tiếp xúc trực tiếp với mép trên cửa máy) là khu vực hứng chịu hơi nước bốc lên nhiều nhất khi kết thúc chu trình rửa và hé cửa.

Để bảo vệ tấm ván nóc (nếu có), bạn cần dán một lớp giấy bạc nhôm (Aluminium tape) phủ kín khu vực này. Nhiều dòng máy cao cấp của Hafele có tặng kèm sẵn miếng chắn hơi nước này trong phụ kiện đi kèm.

-

Tuyệt đối tuân thủ quy tắc Điện - Nước

Một lỗi chết người mà 90% các thợ thiết kế thiếu kinh nghiệm mắc phải là đặt ổ cắm điện và đầu chờ cấp/thoát nước ngay trên bức tường phía sau lưng máy.

Không gian đằng sau máy rất hẹp. Nếu cắm phích cắm vào, thân củ phích điện sẽ cấn vào lưng máy, khiến máy bị lồi ra ngoài so với mặt tủ 3-5cm rất mất thẩm mỹ.

Nguy hiểm hơn, nếu ống cấp nước phía sau bị rỉ, nước sẽ xịt thẳng vào ổ cắm điện 220V gây chập cháy toàn bộ hệ thống.

• Giải pháp chuẩn Châu Âu: Thiết kế ô chờ máy rửa bát nằm sát ngay cạnh ô chờ của chậu rửa chén. Nguồn điện và ống cấp/thoát nước của máy rửa bát sẽ được khoét một lỗ tròn (đường kính khoảng 6-10cm) ở vách gỗ ngăn cách, luồn sang bên gầm chậu rửa. Ổ cắm điện và xi-phông thoát nước sẽ được đấu nối hoàn toàn bên khoang chậu. Khi có sự cố rò rỉ điện hoặc cần khóa nước khẩn cấp, bạn chỉ cần mở cánh cửa dưới bồn rửa là thao tác được ngay lập tức mà không cần phải hì hục kéo cỗ máy nặng 50kg ra khỏi hộc tủ.

Tóm lại, để một chiếc máy rửa bát Hafele vận hành êm ái, bền bỉ qua cả thập kỷ, sự phối hợp ngay từ trên bản vẽ 3D giữa kỹ thuật viên thiết bị và đội ngũ thợ thi công tủ bếp là cực kỳ thiết yếu.

FAQ - Giải đáp thắc mắc về Kích Thước Máy Rửa Bát Hafele

Dưới đây là tổng hợp những câu hỏi mà bộ phận kỹ thuật thường xuyên nhận được nhất từ phía khách hàng và các đơn vị thầu thi công khi xử lý lắp đặt máy rửa bát thương hiệu Hafele.

-

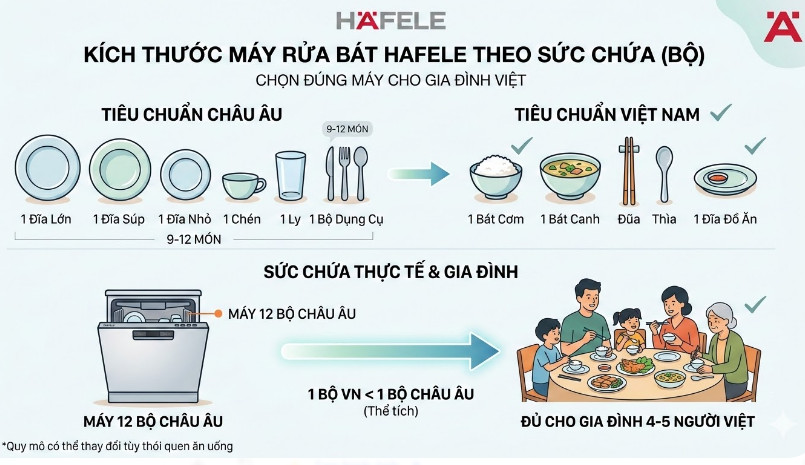

Câu 1: Kích thước máy rửa bát Hafele 15 bộ có lớn hơn 12 bộ nhiều không? Tại sao chứa được nhiều đồ hơn?

Giải đáp: Kích thước vỏ bọc bên ngoài của dòng 15 bộ và 12 bộ của Hafele gần như hoàn toàn tương đương nhau (đều sử dụng chuẩn form rộng 600mm).

Sự khác biệt nằm ở cách tối ưu thiết kế khoang lò bên trong và việc bổ sung thêm khay rớt thứ 3 (khay trên cùng chuyên để xếp đũa, thìa, dĩa, dao).

Khay này giải phóng diện tích cho giỏ đựng phía dưới, giúp bạn có thêm không gian xếp những chiếc xoong nồi đường kính lớn lên đến 28-30cm.

-

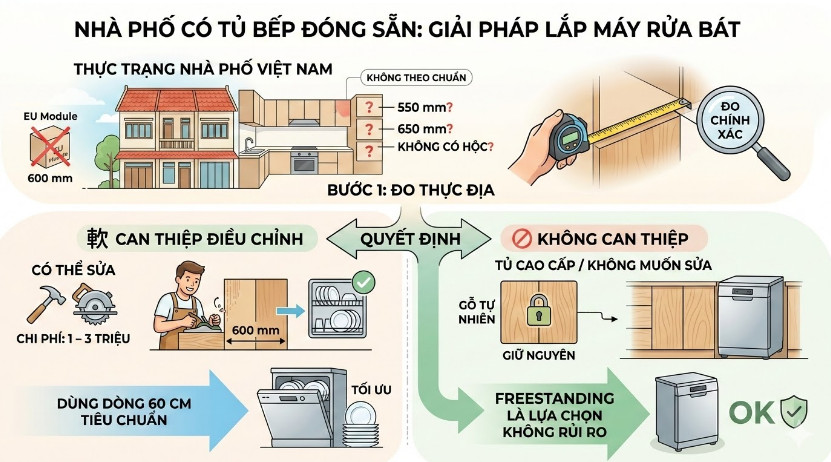

Câu 2: Tôi đã trót đóng tủ bếp theo kích thước tiêu chuẩn cũ (cao khoảng 80cm lọt lòng). Có cách nào đưa máy độc lập Hafele vào được không?

Giải đáp: Đối với các dòng máy độc lập của Hafele (ví dụ dòng F60G, F60F), nhà sản xuất có thiết kế một phần nắp trên (Top cover) bằng nhựa/nhựa dán giả kim loại dày khoảng 3cm có thể tháo rời bằng 2 con ốc phía sau lưng máy.

Khi tháo nắp này ra, chiều cao thân máy sẽ giảm từ 845mm xuống chỉ còn khoảng 815mm. Lúc này, bạn có thể đẩy lọt máy vào khoang tủ có chiều cao lọt lòng 820mm một cách dễ dàng.

-

Câu 3: Đáy máy âm tủ có phần lẹm vào, đó là thiết kế lỗi hay cố ý?

Giải đáp: Đó là thiết kế "len chân tường" (Plinth/Kickboard) đặc thù của dòng máy âm. Phần đáy máy được thiết kế thụt lùi vào trong khoảng 50 - 100mm so với mặt trước.

Thiết kế này giúp thợ mộc có thể ốp một tấm ván chân tường chạy dài xuyên suốt gầm tủ bếp mà không bị cấn vào máy, vừa tăng thẩm mỹ, vừa tạo không gian trống cho mũi bàn chân của người dùng khi đứng sát vào mặt bàn bếp để thao tác.

-

Câu 4: So với Bosch, kích thước của Hafele có dễ lắp đặt hơn không?

Giải đáp: Cả máy rửa bát Hafele và máy rửa bát Bosch đều là các thiết bị tuân theo chuẩn kích thước Module Châu Âu.

Do đó, nếu bạn thiết kế khoang chờ với chiều rộng lọt lòng 600mm, chiều sâu 600mm và chiều cao 820-870mm, bạn hoàn toàn có thể lắp vừa cả máy rửa bát Hafele lẫn Bosch mà không gặp trở ngại kỹ thuật nào.

Tóm lại, thông số Kích Thước Máy Rửa Bát Hafele được quy định rất nghiêm ngặt theo các chuẩn công nghiệp hiện đại nhằm tối ưu không gian và đảm bảo an toàn vận hành.

Dù bạn lựa chọn dòng máy đứng độc lập mạnh mẽ, dòng âm tủ tinh tế hay mẫu mini nhỏ gọn, nguyên tắc cốt lõi vẫn là đo đạc cẩn thận, thiết kế ô chờ dư ra biên độ tản nhiệt và bố trí đường điện nước ở khoang kế bên.

Một sai số nhỏ ở khâu thiết kế mộc có thể kéo theo những rắc rối lớn, phải đục phá đá hoặc cắt gọt tủ gỗ gây mất mỹ quan và tốn kém chi phí sửa chữa
