Cách Đấu Điện Bếp Từ 3 Dây, 4 Dây, 5 Dây

Cách đấu điện bếp từ 3 dây, 4 dây, 5 dây chuẩn kỹ thuật yêu cầu phân biệt chính xác dây pha, trung tính và tiếp địa. Bắt buộc dùng kìm bóp cốt kẹp đầu dây, đấu qua Aptomat riêng biệt để chống chập cháy toàn diện.

1. Cảnh Báo An Toàn & Chuẩn Bị Vật Tư Trước Khi Lắp Đặt Bếp Từ Nhập Khẩu

Trước khi cầm kìm cắt vỏ cáp, bạn phải hiểu rõ giới hạn chịu tải của lưới điện gia đình. Một chiếc bếp từ Bosch 3 vùng nấu có dòng điện rất lớn. Khi bật tính năng Booster, máy có thể rút dòng lên tới 32A chỉ trong tích tắc.

1.1. Cảnh báo kỹ thuật: 3 lỗi cấm kỵ khiến hãng từ chối bảo hành

Với tư cách là người trực tiếp giám sát lắp đặt, tôi đặc biệt lưu ý bạn 3 sai lầm phổ biến:

• Cắm phích trực tiếp vào ổ điện tường: Tuyệt đối không dùng phích cắm nhựa thông thường. Mức công suất trên 4000W sẽ làm chảy nhựa phích cắm chỉ sau 15 phút sử dụng.
• Bỏ qua dây tiếp địa (dây Ground): Không nối đất sẽ sinh ra dòng điện cảm ứng trên vỏ. Chạm vào mâm viền nhôm của bếp từ Hafele hay bếp từ Junger sẽ bị tê giật.
• Nối tay thủ công không dùng cốt (Cos): Xoắn dây đồng bằng tay tạo ra các điểm tiếp xúc lỏng (mô ve điện). Khi dòng tải cao đi qua, điểm nối sẽ đánh lửa và bốc cháy.

Trách nhiệm chuyên gia:

Tại Thế Giới Bếp Nhập Khẩu, toàn bộ thiết bị đều cam kết đủ giấy tờ CO/CQ. Chúng tôi cung cấp dịch vụ bảo hành chính hãng tại nhà cùng chính sách mua trả góp 0%. Tuy nhiên, biên bản nghiệm thu của Hãng sẽ lập tức từ chối bảo hành nếu ghi nhận lỗi chập cháy do bạn tự đấu nối sai kỹ thuật.

1.2. Bảng tính toán tiết diện dây cáp và chọn Aptomat (CB)

Bạn không thể dùng chung đường dây điện của hệ thống đèn để nuôi một chiếc bếp đôi. Mọi vật tư phải được tính toán dựa trên tổng công suất tối đa (Max Power).

Sau nhiều năm sử dụng ampe kìm (công cụ đo cường độ dòng điện chuyên dụng) để kiểm tra tải thực tế, tôi đúc kết bảng thông số tiêu chuẩn bắt buộc sau đây:

4 bước chuẩn bị vật tư cốt lõi trước khi đấu nối:

• Bước 1: Chuẩn bị 1 Aptomat MCB đúng thông số theo bảng tính tải.
• Bước 2: Cắt sẵn đoạn dây cáp điện lõi đồng đủ chiều dài.
• Bước 3: Bấm chặt đầu cốt đồng dẹt vào các đầu dây lõi bằng kìm chuyên dụng.
• Bước 4: Bố trí 1 đoạn dây đồng trần $2.5mm^2$ để chuẩn bị đóng cọc tiếp địa.

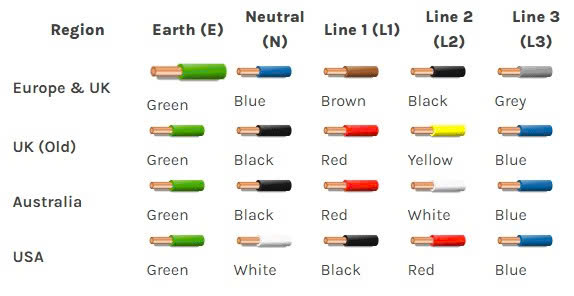

2. Giải Mã Chuẩn Màu Dây Điện Bếp Từ: Châu Âu Khác Gì Châu Á?

Nhiều thợ điện dân dụng quen đấu dây đỏ là pha nóng. Tuy nhiên, áp dụng tư duy này vào bếp từ Bosch hay [bếp từ Hafele] sẽ gây chập nổ ngay lập tức. Các hãng thiết bị nhập khẩu sử dụng hệ tiêu chuẩn IEC (Ủy ban Kỹ thuật Điện Quốc tế).

2.1. Quy chuẩn màu dây điện Châu Âu (Hàng nhập Đức, Tây Ban Nha)

Hệ thống cáp nguồn của các dòng bếp từ Châu Âu tuân thủ bảng mã màu cực kỳ nghiêm ngặt. Việc nhận diện sai sẽ dẫn đến cấp nhầm điện áp.

• Dây pha Nóng (L - Line): Bắt buộc là dây màu Nâu hoặc màu Đen.
• Dây Trung tính (N - Neutral): Bắt buộc là dây màu Xanh dương hoặc màu Xám.
• Dây Tiếp địa (E - Earth/Ground): Luôn luôn là dây màu Vàng sọc Xanh lá cây.

2.2. Quy chuẩn màu dây điện nội địa (Hàng Châu Á)

Với các dòng bếp sản xuất hoặc lắp ráp tại Châu Á, quy chuẩn màu sắc quen thuộc hơn với thợ Việt Nam.

• Dây pha Nóng (L): Thường sử dụng cáp màu Đỏ.
• Dây Trung tính (N): Thường sử dụng cáp màu Đen hoặc Trắng.
• Dây Tiếp địa (E): Giữ nguyên chuẩn màu Vàng sọc Xanh lá cây hoặc dùng dây trần.

3. Chi Tiết Cách Đấu Điện Bếp Từ 3 Dây (Phổ biến nhất hiện nay)

Hơn 80% bếp đôi trên thị trường như [bếp từ Junger] hay bếp từ GrandX sử dụng cáp nguồn 3 dây. Sơ đồ này tương thích tuyệt đối với điện 1 pha 220V/50Hz tại Việt Nam.

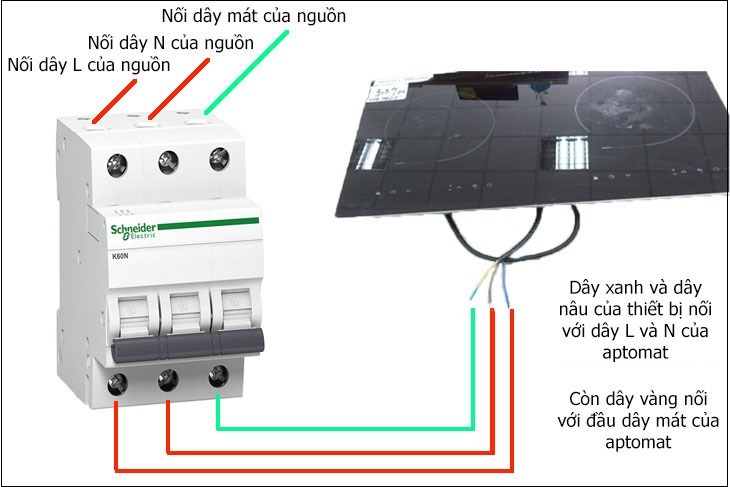

3.1. Sơ đồ mạch điện 3 dây tiêu chuẩn

Mạch điện 3 dây rất đơn giản nhưng đòi hỏi lực siết cực chặt tại các tiếp điểm. Bạn chỉ cần đấu 3 sợi dây từ bếp vào 3 cổng của hệ thống điện.

• Dây Nóng (Nâu/Đỏ): Đấu trực tiếp vào cực L (Pha lửa) trên Aptomat.
• Dây Trung tính (Xanh dương/Đen): Đấu trực tiếp vào cực N (Pha mát) trên Aptomat.
• Dây Tiếp địa (Vàng sọc Xanh): Đấu vào cọc tiếp địa âm tường.

3.2. 3 Bước thực hiện đấu nối vào Aptomat cực nhanh

Quy trình này yêu cầu thao tác dứt khoát. Dụng cụ cần có gồm kìm tuốt dây, kìm bóp cốt và tua vít cách điện.

• Bước 1: Dùng kìm tuốt vỏ cáp, để lộ đúng 1.5cm lõi đồng. Bóp chặt đầu cốt đồng dẹt vào lõi.
• Bước 2: Nhét sâu đầu cốt dây Nâu/Đỏ vào khe L của Aptomat. Dùng tua vít siết chặt ốc.
• Bước 3: Nhét sâu đầu cốt dây Xanh dương/Đen vào khe N của Aptomat. Tiếp tục siết chặt ốc cố định.

4. Hướng Dẫn Cách Đấu Điện Bếp Từ 4 Dây (Bếp nội địa Nhật, Tây Ban Nha)

Bếp từ 4 dây thường thiết kế cho chuẩn dòng điện 2 pha ở nước ngoài. Về Việt Nam, chúng ta sử dụng lưới điện 1 pha 220V. Bạn bắt buộc phải gộp dây pha.

4.1. Nguyên tắc gộp dây pha chống đoản mạch

Cấu trúc cáp 4 lõi tiêu chuẩn sẽ bao gồm: 2 dây Nóng (Đen và Nâu), 1 dây Trung tính (Xanh dương), 1 dây Tiếp địa (Vàng sọc Xanh).

Để bếp từ chạy đủ công suất, bạn phải xoắn chung lõi dây Đen và dây Nâu lại làm một. Cụm gộp này sẽ trở thành cực L (Pha lửa) cấp nguồn chính cho hệ thống mâm từ.

4.2. Thao tác đấu nối thực tế qua Aptomat

Tuyệt đối không bỏ qua thao tác bóp cốt đồng cho cụm dây vừa gộp. Các bước đấu nối an toàn tiến hành như sau:

• Bước 1: Bóp chung lõi dây Đen và Nâu vào cùng một đầu cốt đồng dẹt. Siết chặt vào khe L của Aptomat.
• Bước 2: Bóp đầu cốt riêng cho dây Xanh dương. Nhét thẳng và siết ốc vào khe N của Aptomat.
• Bước 3: Kẹp đầu cốt tròn cho cáp Vàng sọc Xanh. Bắt vít cố định vào đường dây tiếp địa âm tường.

5. Cách Đấu Điện Bếp Từ 5 Dây Mạch Kép (Đặc trị dòng Bosch, Hafele cao cấp)

5.1. Tại sao bếp từ cao cấp lại có đến 5 đầu dây?

Với dòng thiết bị phức tạp như [Bếp từ Bosch], công suất mâm nấu cực kỳ lớn. Hãng sản xuất phải chia nguồn điện thành 5 dây để san tải đều cho hệ thống bo mạch Inverter.

Thiết kế này giúp lõi cáp đồng không bị quá nhiệt khi chạy tính năng Booster. Sơ đồ 5 dây bao gồm: 2 dây Nóng, 2 dây Lạnh, 1 dây Tiếp địa độc lập.

5.2. Cách sử dụng thanh đồng chữ U để gộp dây cực chuẩn

Nhà sản xuất luôn đóng gói kèm các thanh đồng chữ U (cầu đấu điện). Bạn sử dụng linh kiện cơ khí này để nối tắt các cực lại với nhau ngay trên hộp Domino điện.

5.3. Thao tác đưa 5 dây về 3 dây để kết nối với Aptomat nhà

Dù bạn đang sử dụng mạch điện cho [bếp từ 2 vùng nấu hay 3 vùng nấu], bạn bắt buộc phải gộp 5 dây về chuẩn 3 dây.

• Bước 1: Dùng thanh chữ U kẹp chung dây Nâu và Đen thành 1 cực Nóng duy nhất (Pha L).
• Bước 2: Dùng thanh chữ U thứ hai kẹp chung dây Xanh dương và Xám thành 1 cực Lạnh (Pha N).
• Bước 3: Giữ nguyên độc lập dây Vàng sọc Xanh làm cực Tiếp địa (Pha E).
• Bước 4: Đưa 3 cụm cáp vừa gộp vào Aptomat giống hệt quy trình đấu 3 dây ở phần trên.

6. 💡 Kinh Nghiệm Thực Chiến & Góc Nhìn Chuyên Gia 10 Năm Trong Nghề

Tôi luôn bắt buộc đội thợ đo kiểm tra điện áp bằng đồng hồ VOM (máy đo vạn năng) trước khi bật Aptomat. Cấp sai mức điện áp sẽ làm dàn tụ điện nổ tung lập tức.

Đấu nối sai dây pha là nguyên nhân hàng đầu dẫn đến các [mã lỗi bếp từ chập chờn] không nhận đáy nồi. Bo mạch điều khiển sẽ liên tục báo mã lỗi E hoặc U và tự sập nguồn.

Bạn tuyệt đối không mạo hiểm tự làm nếu không rành về kỹ thuật điện. Mọi sự cố chập cháy do đấu tay sai nguyên tắc sẽ làm mất hoàn toàn quyền lợi bảo hành từ Hãng.

7. Câu Hỏi Thường Gặp (FAQ) Khi Tự Lắp Đặt Bếp Từ Tại Nhà

1. Bếp từ nhảy Aptomat liên tục khi bật tính năng Booster là do đâu? Do bạn sử dụng cáp điện tiết diện quá nhỏ hoặc chọn sai dòng tải CB. Hãy tham khảo ngay bài [Hướng dẫn chọn Aptomat cho bếp từ chống nhảy] để tính toán lại.
2. Đấu nhầm dây pha L (Nóng) và dây N (Lạnh) thì bếp từ có chạy không? Màn hình bếp vẫn sáng đèn nhưng mâm từ sẽ không sinh nhiệt. Bo mạch chủ nhận diện sai chiều dòng điện, báo lỗi và khóa phím ngay lập tức.
3. Ở chung cư không có dây tiếp địa âm tường thì nối đất kiểu gì? Hãy khoan một mũi sâu 10cm vào bức tường thô. Đóng đinh thép nối với dây Vàng sọc Xanh để triệt tiêu dứt điểm dòng điện rò rỉ.
4. Có nên quấn băng dính đen trực tiếp vào các đầu nối điện không? Băng dính đen dùng lâu ngày sẽ chảy keo do nhiệt. Bạn phải bấm đầu cốt đồng, sau đó bọc ngoài bằng ống gen co nhiệt chuyên dụng.
5. Lắp đặt sai quy trình làm hỏng mạch thì có được hãng đền bù không? Không. Biên bản nghiệm thu sẽ ghi nhận lỗi người dùng. Để an toàn 100%, hãy đặt lịch ngay với [Đội ngũ kỹ thuật lắp đặt bếp từ tận nhà] của chúng tôi.
